多罐協同自動化：自增壓液氮罐集群的智能控制之道
在生物醫藥、材料科學及工業深冷處理領域，穩定、連續的液氮供應如同生命線。當單罐輸出難以滿足大規模或高可靠性需求時，構建多自增壓液氮罐的自動控制系統便成為破局關鍵。這不僅解決了人工切換的效率瓶頸與安全隱患，更實現了液氮供應的“無人值守”與“零中斷”。本文將深入探討這一系統的核心原理、實施路徑與實戰價值。

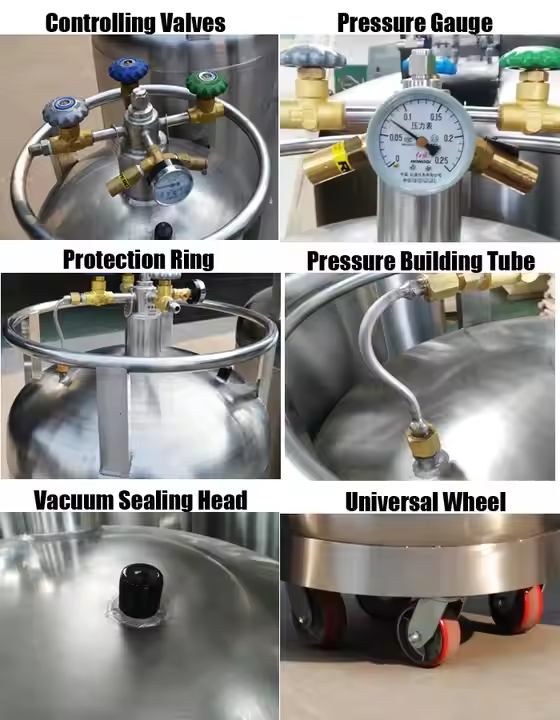

一、系統架構：感知、決策、執行的閉環
一套高效的多罐自動控制系統，本質是構建一個感知-分析-執行的智能閉環：
感知層（系統之眼）
核心在于實時數據采集。每個液氮罐配備高精度壓力變送器（監測氣相壓力，精度±0.5%FS）和低溫液位傳感器（連續測量液氮儲量，電容式或超聲波式為優選）。可選配溫度傳感器和流量計，用于狀態驗證與消耗統計。這些數據是系統智能決策的基石。執行層（系統之手）
關鍵在于精準可靠的執行機構：增壓控制： 通過氣動/電動調節閥（響應速度<1秒）精確控制進入罐體的增壓氣體流量，維持設定工作壓力。
輸出控制： 采用高可靠性電磁閥或氣動截止閥（波紋管密封型為佳，壽命需達百萬次以上）快速啟閉液氮輸出管路。所有閥門必須具備低溫深冷處理資質。
安全保障： 獨立于控制系統的機械式安全泄壓閥不可或缺。
控制層（系統之腦）
工業級PLC或?qū)Ｓ每刂破?/span>是核心大腦，負責運行復雜的控制邏輯：處理傳感器數據、計算控制指令、驅動執行機構。它需支持工業以太網（如Modbus TCP/IP, Ethernet/IP）實現高速通信。SCADA/HMI人機界面則提供直觀的操作監控、參數設定、報警管理及歷史數據追溯平臺。
二、核心智能策略：穩定、切換、安全三位一體
壓力精準調控：穩定輸出的基石
系統為每個罐設定最佳工作壓力（通常略高于目標輸出壓力）。控制器采用PID閉環控制算法，實時比較設定值與實際壓力值，動態調整增壓閥開度，將壓力波動嚴格控制在±5kPa范圍內。先進的抗積分飽和機制確保響應快速且平滑，避免壓力過沖或振蕩。多罐智能切換：無縫供應的核心
系統根據預設策略自動切換主用罐，保障連續輸出：液位驅動切換： 當主用罐液位降至設定低閾值（如20%），系統自動無縫切換到當前液位最高的備用罐，確保輸出不中斷。
均衡使用策略： 控制器可設定罐體輪流作為主用罐，均衡消耗，延長所有罐體整體使用壽命。
故障容錯切換： 一旦檢測到主用罐壓力異常超限、閥門故障或傳感器失效，系統立即啟動故障切換邏輯，啟用備用罐，并發出明確報警。
切換互鎖機制： 嚴密的邏輯設計確保切換過程中輸出管道壓力平穩過渡，避免因閥門動作時序不當導致的液氮汽化沖擊或壓力驟降。
多層次安全聯鎖：生命線的守護者
安全是設計的最高優先級：超壓保護： 任一罐壓力超過絕對安全閾值時，系統自動關閉其增壓閥、開啟安全泄壓閥，并觸發最高級別報警。
低液位保護： 罐體液位低于最低安全限（如5%）時，強制關閉其輸出閥，防止氣相輸出，保護下游設備。
閥門狀態監控： 實時監測所有關鍵閥門（增壓閥、輸出閥）的開/關到位狀態，動作異常或超時未到位立即報警并執行預設安全動作（如切換到備用罐）。
緊急停止（ESD）： 設置硬件級緊急停車按鈕，一鍵切斷所有罐體的增壓氣體和液氮輸出。
三、從藍圖到現實：實施關鍵步驟
精準規劃與設計：
明確需求：罐體數量、布局、總輸出流量、壓力穩定性要求、液位監測精度。
精心設計：繪制詳細的P&ID（管道儀表圖），規劃真空絕熱管路走向（坡度>1:100，確保無積液），選定所有傳感器、閥門（低溫認證）、控制器型號及網絡拓撲。
冗余考量：對關鍵部件（如控制器電源、網絡通信）考慮冗余設計。
嚴苛的選型與安裝：
低溫專用器件： 所有接觸液氮的傳感器、閥門必須選用適用于-196℃的深冷處理型號，密封材料（如PTFE、石墨）需耐極寒。
管道工程： 采用高真空絕熱管（VJ管），焊接工藝必須符合低溫壓力容器規范，并進行嚴格檢漏。
安裝細節： 液位傳感器安裝位置需避開出口渦流區，確保測量真實可靠；閥門安裝方向正確，便于維護。
智能控制開發與深度調試：
邏輯編程： 在PLC中實現壓力PID控制、多罐切換策略、安全聯鎖等核心邏輯，重點優化PID參數整定和切換平滑性。
HMI組態： 設計直觀易用的操作界面，實時顯示所有關鍵參數（壓力、液位、閥門狀態、報警信息），提供清晰的歷史趨勢曲線。
系統化調試： 遵循“單罐調試 -> 雙罐切換測試 -> 多罐協同及滿載測試 -> 安全功能全面驗證”的流程，模擬各種正常與故障工況（如突然斷流、罐體耗盡、閥門卡滯）。
持續運維與優化：
專業培訓： 對操作人員進行系統操作、日常監控、報警處理及基礎維護培訓。
預防性維護： 制定定期維護計劃：檢查閥門密封性、校準傳感器、評估管路絕熱性能、測試安全閥功能、備份控制器程序。
數據驅動優化： 利用系統記錄的歷史運行數據（壓力波動、液氮消耗速率、閥門動作次數）分析運行效率，持續優化控制參數和切換策略，降低能耗。
四、價值彰顯：典型案例啟示
大型生物樣本庫的轉型：
某國家級樣本庫部署4罐自動控制系統后，徹底告別了24小時人工值守切換與調壓。系統精確均衡各罐使用，液氮蒸發損失降低約15%。更重要的是，消除了人為操作失誤導致的供應中斷風險，數十萬份珍貴生物樣本的安全性獲得質的提升。管理人員通過中央HMI即可實時掌握所有罐體狀態和消耗趨勢，采購計劃更加精準。航空航天材料深冷處理線的飛躍：
一條為航空發動機部件服務的深冷處理線，要求液氮輸出壓力穩定在0.6MPa ±10kPa，溫度均勻性±3℃。多罐自動控制系統通過精準的PID壓力控制和智能故障切換，完美滿足了嚴苛的工藝要求。即使某一罐體突發故障，系統能在毫秒級完成切換，保障了連續生產和高合格率。工程師在中控室即可全局監控，響應速度大幅提升。
五、面向未來：智能化演進
預測性維護： 基于閥門動作次數、壓力波動模式等運行數據，結合AI算法，預測關鍵部件（如閥門密封件、傳感器）的剩余壽命，在故障發生前主動維護。
能效優化： 動態分析不同工況下的液氮消耗模式，自動調整壓力設定點或切換策略，實現最低蒸發損失運行。
云端互聯與大數據： 將系統數據接入云平臺，實現多站點集中監控、遠程專家診斷、能效對標分析，并為優化液氮供應鏈（如智能補液觸發）提供數據支撐。
增強安全性： 整合氣體泄漏檢測、空間氧含量監測等更多安全傳感器，構建更全面的安全防護網。
結語：
實現多個自增壓液氮罐的自動控制輸出，絕非簡單的設備集成，而是打造了一條智慧、堅韌、高效的液氮供應鏈。它以自動化取代人力，以精準控制消除波動，以智能切換保障連續，以多重防護守護安全。在追求卓越可靠性與運行效率的今天，這套系統已從“錦上添花”變?yōu)椤安豢苫蛉薄钡幕A設施。隨著物聯網與人工智能技術的深度融合，液氮管理的智能化未來，正在從穩定供應的基石，邁向精益化運營的新高地。
